大肠Lingle克雷格保护实验室经常产生大量的附件为绑定和未装订的材料在我们校园研究集合。围栏的范围从简单的小册子绑定和文件夹框更复杂的阶段,燕尾服包装和特殊集合翻盖或drop-spine盒子。施工可能发生手动、半自动或两者的结合。
一般来说,手工围场构造特殊收藏书籍和手稿,以及个人的影响,常常伴随我们的纸质集合(金牌、手表、烟草管道,例如奖杯)。集结、井和水槽垫依靠持有这样的材料。
的Kasemake是一个半自动系统保护设计,依靠操作员输入的长度,宽度和高度测量到一个基于cad系统输出的机器可以切割,分数和标签合体的盒子;的设计来自一个广泛的目录模板选项。Kasemake机器被使用在许多图书馆和档案在整个世界。我们Kasemake KM503A购买在2001年第一次在北美;2013/2014财年5000附件建造的设备。值得注意的是,其他制盒系统也在许多大型图书馆。
当前的方法有几种的局限性不时呼吁更多的创新的解决方案。附件由两个系统通常依赖于包装简单的形状与直角和平板形式。这些方法不能总是遵循准确三维轮廓,依靠稳定的不规则对象在数量有限的接触点通过衣领,struts、槽和职位。合体的井的泡沫是首选,但很难准确地用手。
在2015年的春天,保护实验室收到莉莉的画在木板图书馆。该小组是一个单一的木头测量35.5 cm x 25.0 cm x 5厘米厚。1.0厘米压条运行的完整宽度沿顶部和底部封底。面板的翘曲发生,导致一个微妙的马鞍形状。内部压力通过董事会也产生一些纵向分裂。油漆表面遭受活跃的乳沟和损失。
馆长监督小组的项目希望得到一种外壳,将从处理,保护项目提供支持在存储和简单,员工可以删除项的访问并返回它没有操纵面板,或其附件。
通常,我们会拉长与卷或archival-quality泡沫块一盒,选定地区的支持。在这种特殊情况下,保护员工觉得本地化的支持是不够的,随着面板水平依赖于只有两个点的接触。有振动对漆层以及限制,没有什么可以直接放置在上面。我们也想拿出一个解决方案,将使面板尺寸的细微变化通过环境波动。
经过讨论,设想合体的摇篮,反面的完整轮廓后表面会满足我们的需求。三维扫描和计算机建模被认为是最好的路线的建设形式。文献检索发现一些出版工作将3 d扫描技术应用于博物馆和图书馆存储。我们的扫描和制造选择最初被认为是一个快速原型机(即。3 d打印机)或router-based CNC(电脑数值控制)系统,雕刻一块泡沫的空白。无论是从保护的角度是一个不错的解决方案还是必然。我们意识到我们Kasemake盒制造机可能被用来创建一个表单,以一种添加剂的方式基于泡沫层的累积。
保护员工寻求扫描在印第安纳大学校园部门和建模经验,布卢明顿。雷竞技官方网站下载这是发现生物研究中心集合最近刚刚购买了一个扫描器开始一个项目的数字化其庞大consortial生物学和古生物资料的集合。加里•Motz银监会项目协调员大方地使用他的设备,我们的目的。进一步帮助来自杰夫•罗杰斯主要项目分析师国际单位先进的可视化实验室谁将外壳体积数字模型。幸运的是,我们希望球队可以生成文件,可以出口到我们Kasemake机器制造。
__________________________________________________________________________

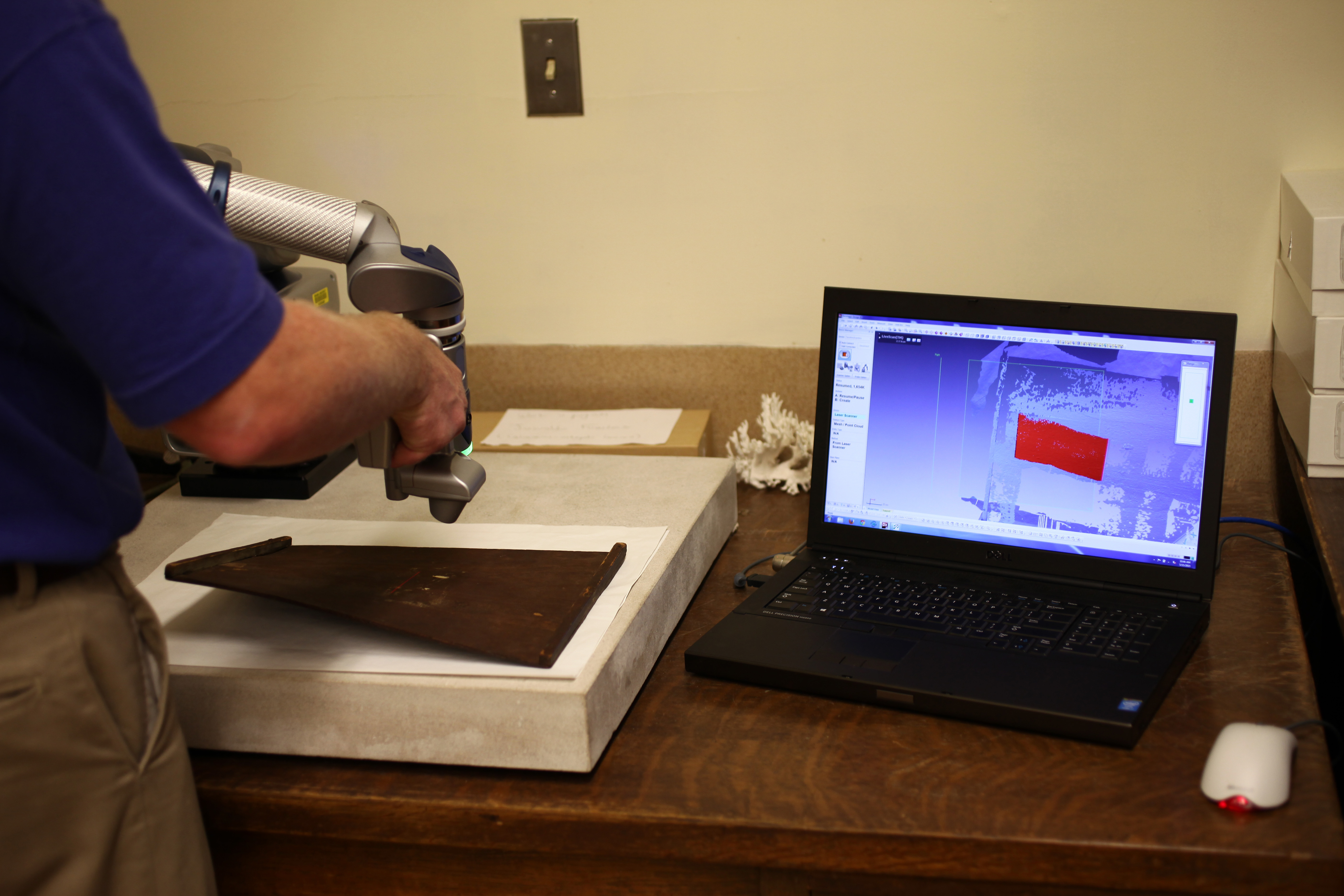

初始扫描生成了法边缘ScanArm西文。这是一种手持式激光扫描仪和非接触式测量系统。面板表面轻轻倒在工作的扫描仪,揭示底部的轮廓。

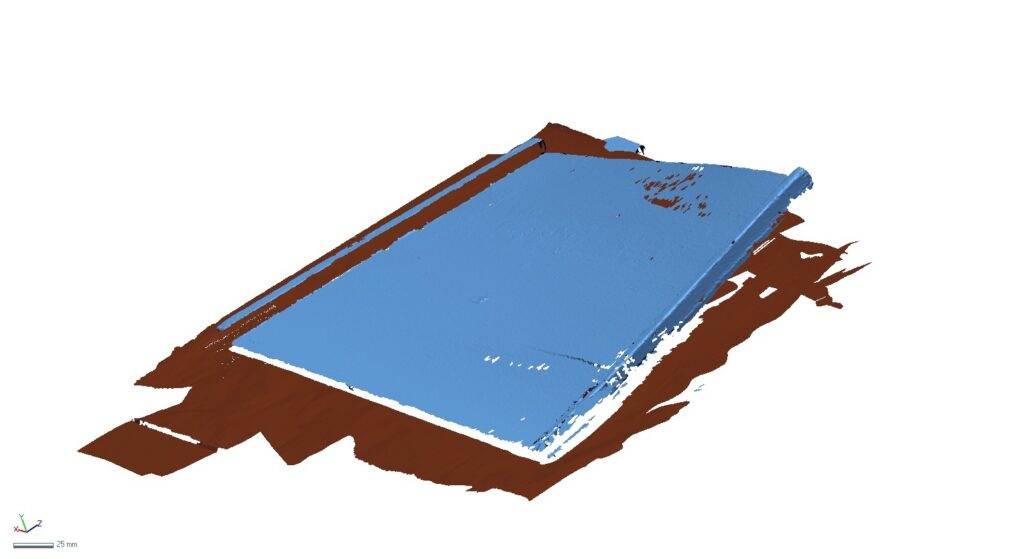

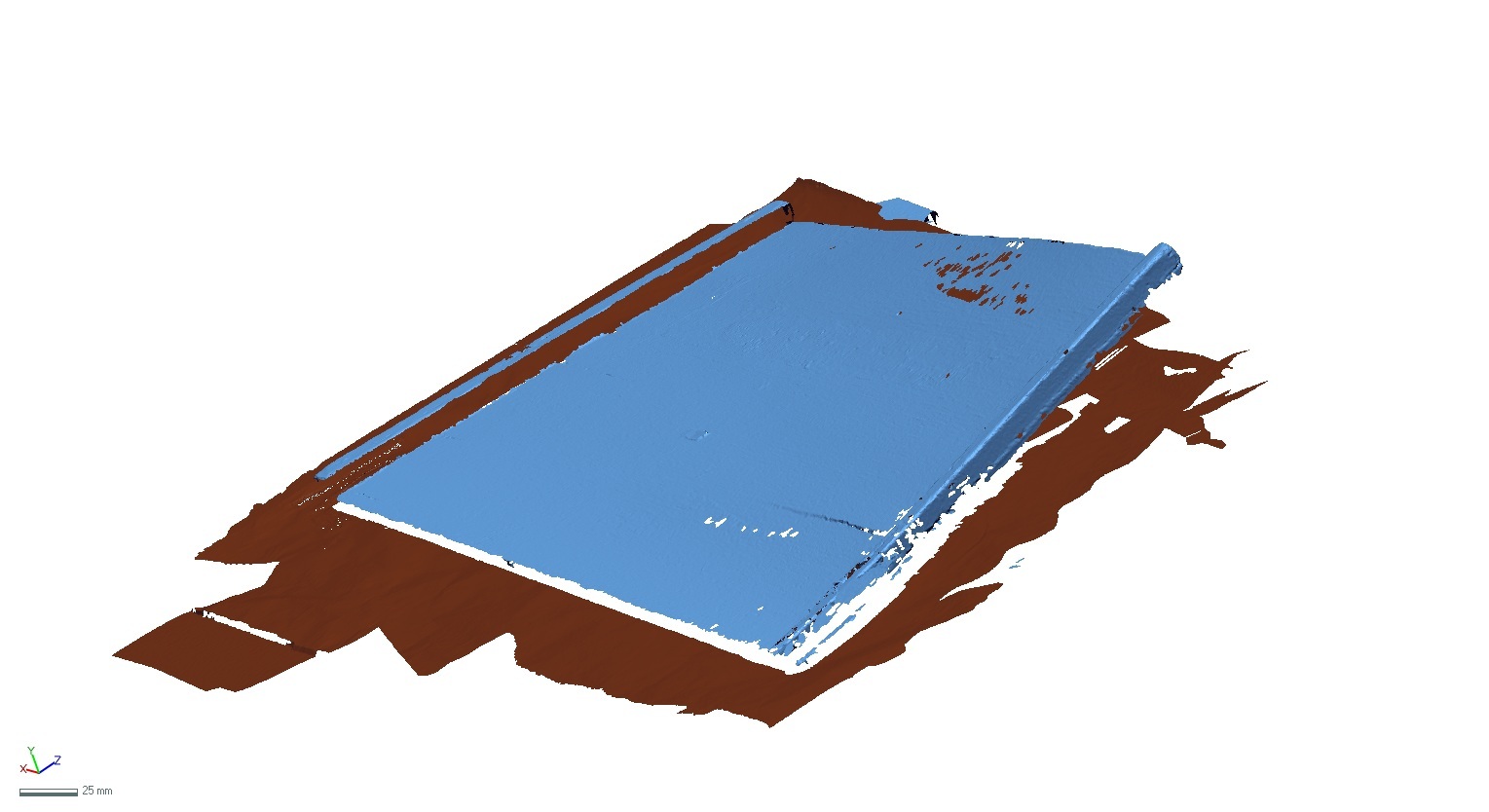

需要的几个通过扫描臂由于laser-absorptive木制面板的能力。一旦完成,扫描过程创建了一个几何网格的214000个人点,连接这些点和多边形描述面板的表面:称为“点云”
然后扫描数据操纵Geomagic设计X来创建一个数学描述表面是出口到犀牛3 d造型。表面被修剪创建卷是扩大约2毫米,以创建一个略微宽松的外壳。

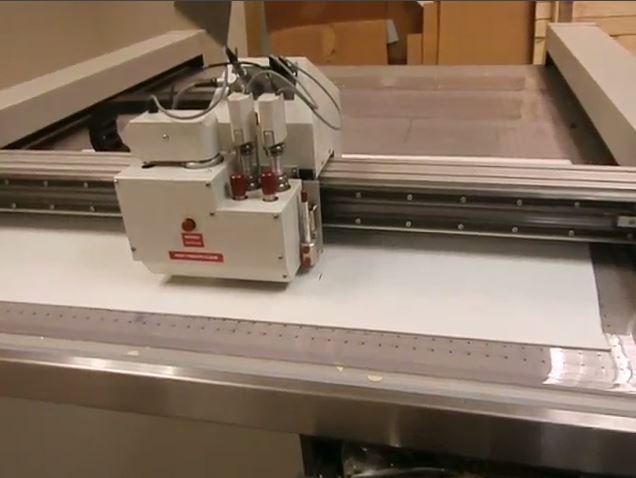

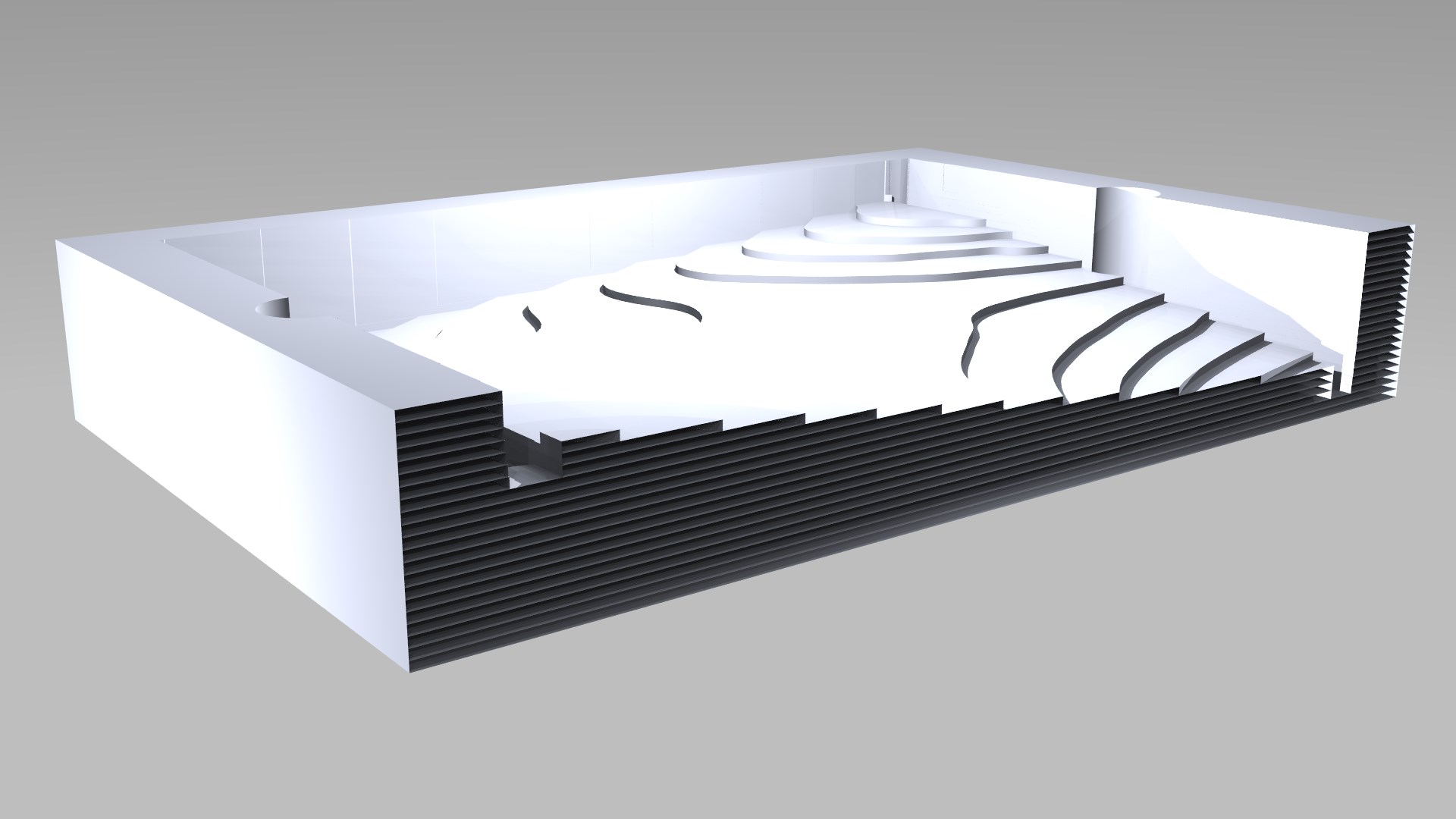

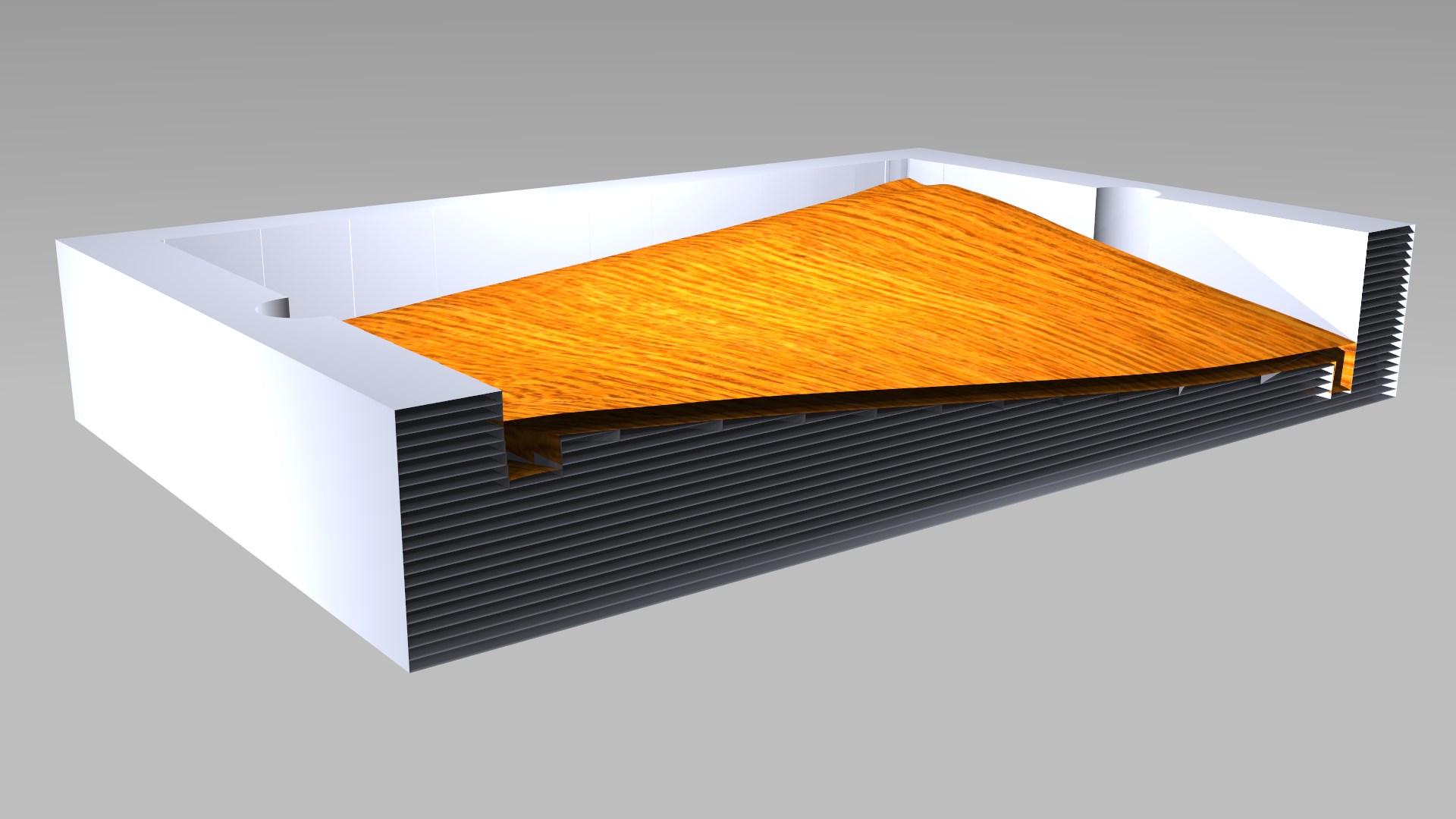

创建一个虚拟围栏后继承contour-fitting垫以及一个2.5厘米边缘周围的各方用手指洞,呈现的成交水平“切片”成3.175毫米厚层模拟Volara泡沫的厚度。Volara泡沫是一个封闭的细胞类型聚乙烯泡沫保护社区内广泛应用。其表面光滑,1/8“厚、白颜色和相对容易切割的首选,在泡沫如Ethafoam和Plastazote档案表。文件描述这些片的形状在CAD .dxf格式导出Kasemake机,最后断路器由我们的内部监管圈地专家。
有一个轻微的并发症与切割的形式引起静电,建立了泡沫本身。通常,材料被削减举行的裁床下面真空泵产生的空气压力。在我们的例子中,一个聚四氟乙烯装置切割头和Volara聚乙烯泡沫积累了足够的静态吸引驱逐从床上。这导致稍微弯曲的削减的地方,虽然错误从未规模大于2毫米。

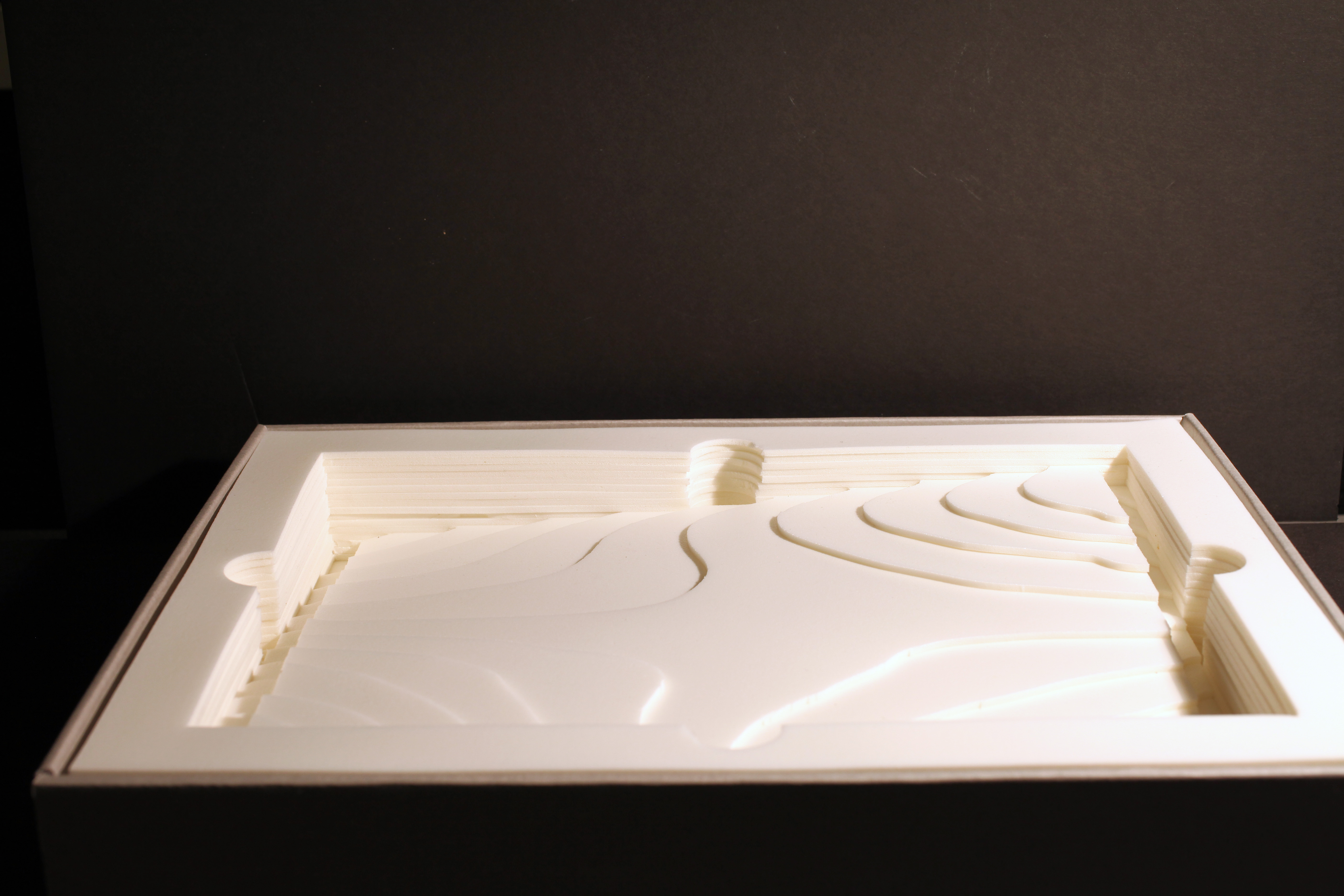

一旦被切断,每一层堆栈与档案手组装3 m # 415双面胶带来创建最终形式的PVA胶和热熔粘合剂粘结困难。应该注意的是,Volara类型泡沫配有一个可选的粘合底布,制造商是一个技术报告的丙烯酸基地。我们无法找到任何测试这种材料在保护文学所以决定使用我们自己的焊接方法。安装箱,单独的托盘和盖子也削减了Kasemake利用archival-quality E-flute瓦楞纸板。
_________________________________________________________________________

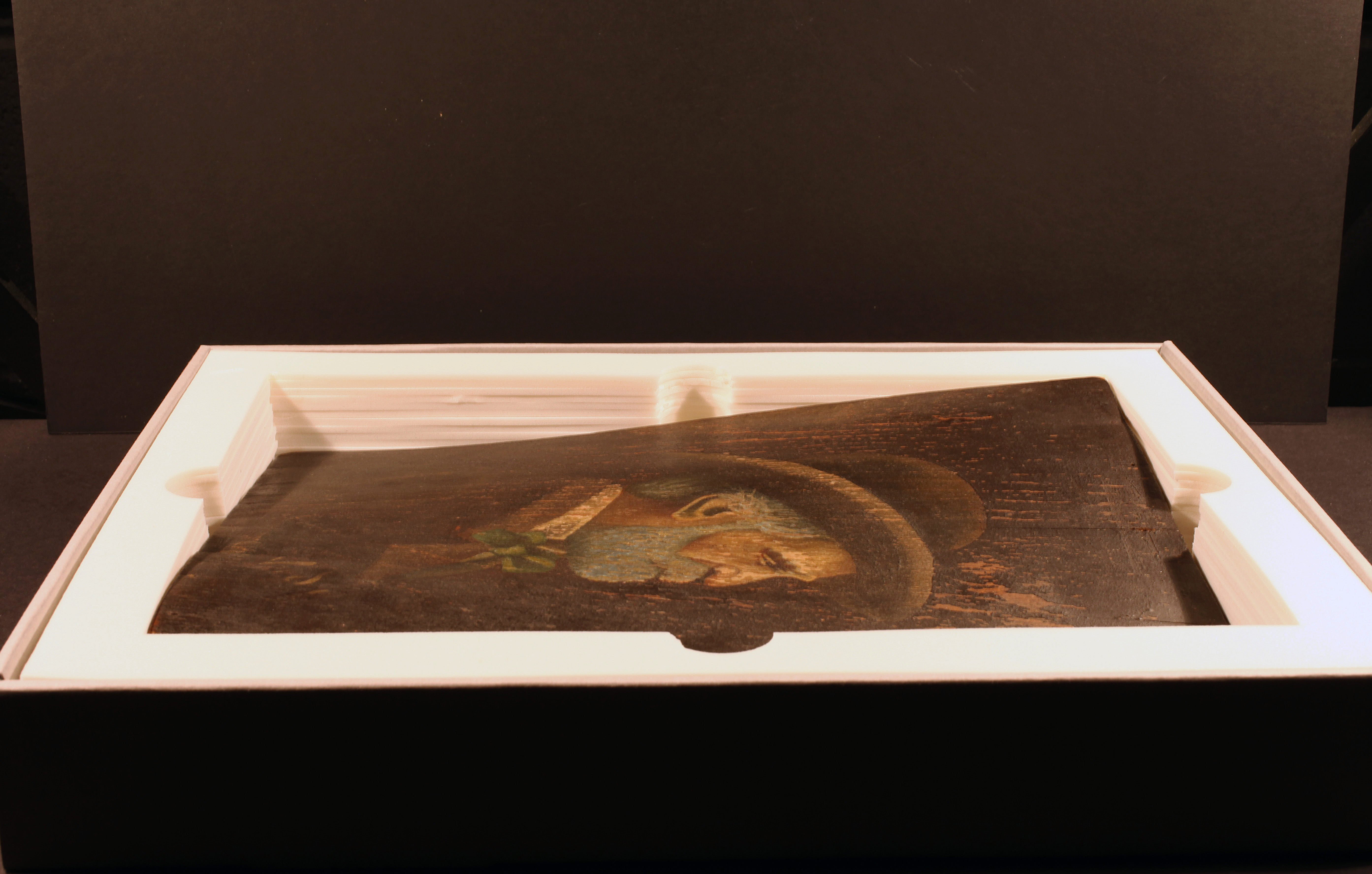

虽然有相当多的时间投资这个初步调查,该项目被认为是成功的。脆弱的木板正在举行由泡沫垫和保护。对于那些实验室和机构没有一个自动切割机,每个层的文件可以导出到一个大型打印机和绘图仪的纸,为手动切割泡沫作为模板。
其他领域的发展在于确定泡沫层交替的方法结合在一起。一些实验表明,热针穿过层可以结合在一起。泡沫层也可以模仿和垂直导向的,实际上楔入在适合的位置在箱子里,也许减轻粘连的必要性。
随着越来越多的三维扫描和制造产品进入市场,我们预见在定制的存储解决方案收集机构更大的发展。生物研究中心的集合表示感兴趣的追求这种合作进一步存储一些非常脆弱的人类遗骸的古生物集合。这篇博文的时候,先进的可视化实验室购买了两个新的手持扫描仪;承诺更大的易用性和可移植性。
作者致以感谢那些使这个项目的印第安纳大学的工作人员:雷竞技官方网站下载
樱桃威廉姆斯,馆长手稿,莉莉图书馆
Arini Esarey纸保护技术员,大肠Lingle克雷格保护实验室
草麦克布莱德圈地专家,大肠Lingle克雷格保护实验室
项目协调员加里•Motz生物研究中心集合
主要项目分析师杰夫•罗杰斯先进可视化实验室
